PVC膜的拉伸強(qiáng)度執(zhí)行的是哪個(gè)標(biāo)準(zhǔn)又是怎樣來檢測(cè)的

2023-05-20 09:47

已查看151次

PVC也就是聚氯乙烯，也是我們?nèi)粘Ｉ钪薪?jīng)?？吹?、經(jīng)常用到的塑料的主要成分。PVC材料是塑料產(chǎn)品中的一份子，應(yīng)用范圍非常廣泛，價(jià)格也相對(duì)比較便宜。PVC的用途十分的多,其中PVC膜就是PVC與其它添加劑進(jìn)行混合制成的薄膜，可以通過剪裁來加工包裝袋、雨衣、桌布、玩具等。除了日常生活中，聚氯乙烯膜在電氣方面的用量很是很大的，根據(jù)聚氯乙烯膜的特性可以用在保護(hù)粘膠帶、廣告貼、箱包粘膠帶等等。那么對(duì)于PVC膜的拉伸強(qiáng)度執(zhí)行的是哪個(gè)標(biāo)準(zhǔn)又是怎樣來檢測(cè)的呢？本篇文章由山東普創(chuàng)工業(yè)科技有限公司為您講解。

檢測(cè)標(biāo)準(zhǔn)：

YBB00112003拉伸性能測(cè)定法

YBB00212005聚氯乙烯固體藥用硬片-拉伸強(qiáng)度

檢測(cè)設(shè)備：

ETT-AM電子拉力試驗(yàn)機(jī)

試驗(yàn)制備：

試樣應(yīng)沿縱、橫方向大約等間隔裁取。啞鈴形及長(zhǎng)條形試樣可用沖刀沖制，長(zhǎng)條型試樣也可在標(biāo)準(zhǔn)試片截取板上用裁刀裁取。試樣邊緣必須平滑無(wú)缺口損傷，按試樣尺寸要求準(zhǔn)確打印或畫出標(biāo)線。此標(biāo)線應(yīng)對(duì)試樣產(chǎn)品不產(chǎn)生任何影響。

試樣按每個(gè)試驗(yàn)方向?yàn)橐唤M，每組試樣不少于5個(gè)。試樣應(yīng)在（23+2)℃、(50土5)%相對(duì)濕度放置4小時(shí)以上，并在此條件下進(jìn)行試驗(yàn)。

試樣形狀及尺寸

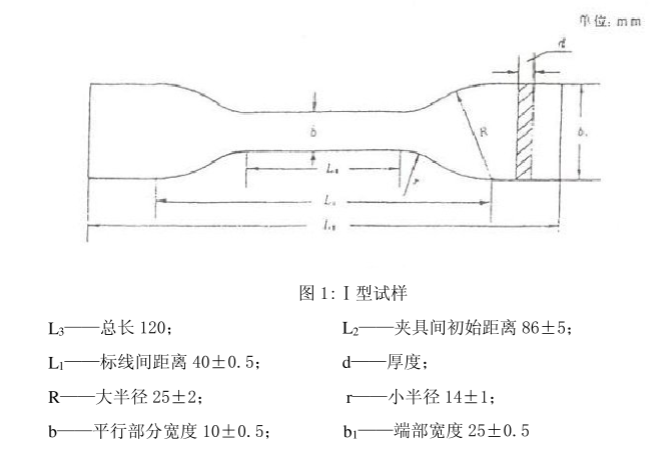

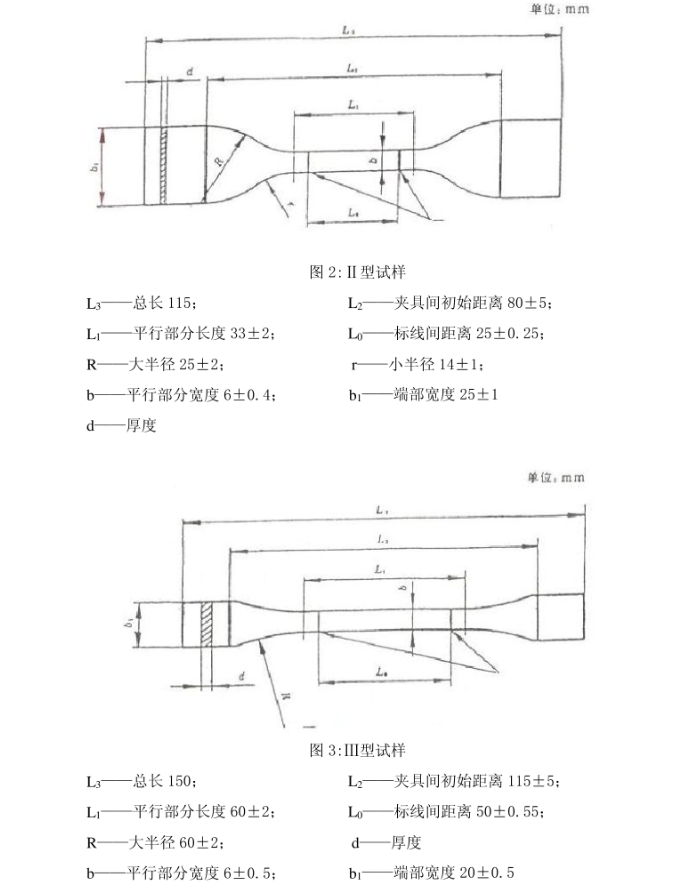

本方法規(guī)定使用四種類型的試樣，l、II 、ⅢI型為啞鈴形試樣。見圖1~圖3。Ⅳ型為長(zhǎng)條型試樣,寬度(10~25)mm,總長(zhǎng)度不小于150mm,標(biāo)距至少為50mm。試樣形狀和尺寸根據(jù)各品種項(xiàng)下規(guī)定進(jìn)行選擇。



試驗(yàn)步驟：

1)用上、下兩側(cè)面為平面的精度為0. 001mm 的量具測(cè)量試樣厚度，用精度為0.1mm的量具測(cè)量試樣寬度。每個(gè)試樣的厚度及寬度應(yīng)在標(biāo)距內(nèi)測(cè)量三點(diǎn)，取算術(shù)平均值。條形試樣寬度和啞鈴型試樣中間平行部分寬度應(yīng)用沖刀的相應(yīng)部分的平均寬度。

2）將試樣置于試驗(yàn)機(jī)的兩夾具中，使試樣縱軸與上、下夾具中心連線相重合。夾具松緊適宜，以防止試樣滑脫或在夾具中斷裂。

3）按規(guī)定速度開動(dòng)試驗(yàn)機(jī)進(jìn)行試驗(yàn)。試樣斷裂后讀取斷裂時(shí)所需負(fù)荷以及相應(yīng)的標(biāo)線間伸長(zhǎng)值。若試樣斷裂在標(biāo)線外的部位時(shí)，此試樣作廢。另取試樣里做。

上一篇：硬質(zhì)泡沫塑料水蒸氣透過性能的測(cè)定介紹下一篇：外科植入物接骨板四點(diǎn)彎曲是怎么測(cè)定的
