2023-06-16 10:33
已查看52次
聚氯乙烯固體藥用硬片的主要原材料是聚氯乙烯樹脂，這種包裝材料表面光滑、透明、而且厚薄均勻。有易成型，易與PTP鋁箔封合和良好的氧氣阻隔性及水蒸氣阻隔性能，成型后泡罩堅挺，可對內(nèi)容物有較好的支撐保護作用。主要用于固體藥品制劑的包裝，還可用于藥用針劑托、藥用口服液托、食品、保健品的包裝。PVC硬片物理性能穩(wěn)定，只與少數(shù)化學溶劑發(fā)生不良反應，一般不與固體物質(zhì)發(fā)生不良反應。因此，藥品、食品的安全性能得以保證。
本篇文章山東普創(chuàng)工業(yè)科技有限公司根據(jù)標準YBB00212005—2015為您提供聚氯乙烯固體藥用硬片拉伸強度測試方案。
檢測要求：
拉伸強度﹒取本品適量，照拉伸性能測定法（YBB00112003—2015）測定，試驗速度（空載)100 mm/min± 10 mm/min，試樣為Ⅰ型。縱向、橫向拉伸強度平均值均不得低于44 MPa。
推薦設備：ETT-AM電子拉力試驗機
試樣制備：

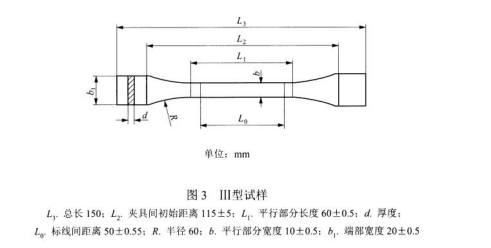

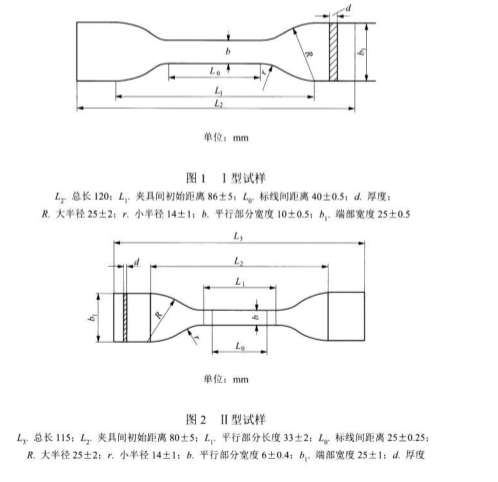

試樣形狀及尺寸本方法規(guī)定使用四種類型的試樣，Ⅰ、II、ⅢII型為啞鈴形試樣。見圖1~圖3。Ⅳ型為長條型試樣，寬度10~25 mm，總長度不小于150 mm，標距至少為 50 mm。試樣形狀和尺寸根據(jù)各品種項下規(guī)定進行選擇。
試樣應沿縱、橫方向大約等間隔裁取。啞鈴形及長條形試樣可用沖刀沖制，長條型試樣也可用在標準試片截取板上用裁刀截取。試樣邊緣必須平滑無缺口損傷，按試樣尺寸要求準確打印或畫出標線。此標線應對試樣產(chǎn)品不產(chǎn)生任何影響。試樣按每個試驗方向為一組，每組試樣不少于5個。試樣應在23 ℃±2 ℃、50%土5%相對濕度的環(huán)境中放置4小時以上，并在此條件下進行試驗。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
聯(lián)系我們
