檢測氣體透過量透過系數需要什么檢測儀器

2023-07-20 10:44

已查看192次

氣體透過量是指在恒定溫度和單位壓力下，在穩定透過時，單位時間內透過試樣單位面積的氣體的體積。以標準溫度和壓力下的體積值表示，單位為：cm3/(m2·24h·0.1MPa)。

　　氣體透過系數是指在恒定溫度和單位壓力差下，在穩定透過時，單位時間內透過試樣單位厚度、單位面積的氣體的體積。以標準溫度和壓力下的體積值表示，單位為：cm3·cm/(m2·s·Pa)。

第一法壓差法

　　藥用薄膜或薄片將低壓室和高壓室分開，高壓室充約0.1MPa的試驗氣體，低壓室的體積已知。試樣密封后用真空泵將低壓室內的空氣抽到接近零值。用測壓計測量低壓室的壓力增量⊿p，可確定試驗氣體由高壓室透過試樣到低壓室的以時間為函數的氣體量，但應排除氣體透過速度隨時間而變化的初始階段。

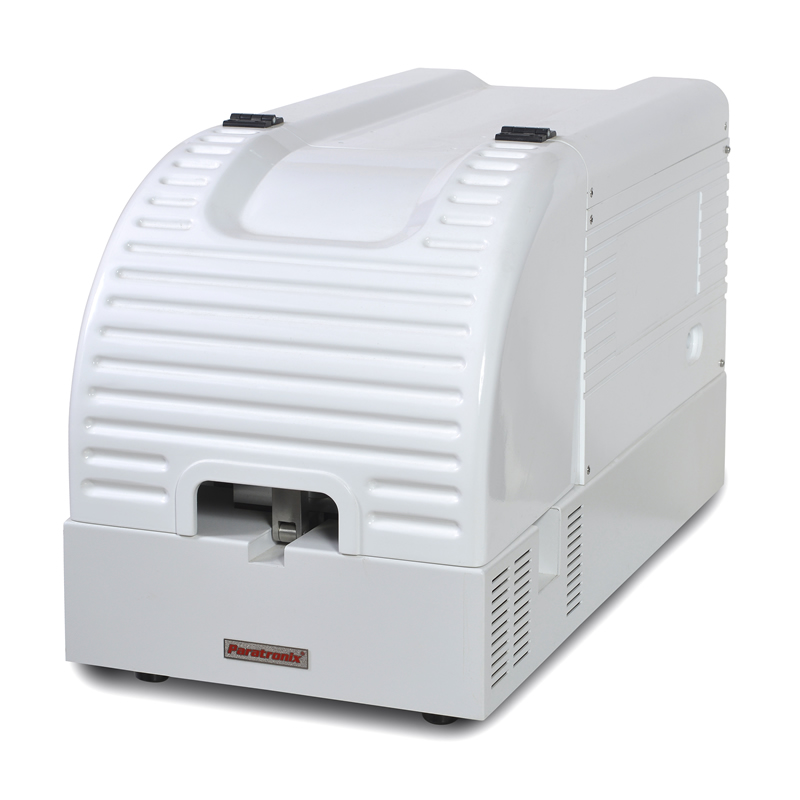

檢測儀器：GTR-V3氣體透過率測試儀（壓差法）


除另有規定外，選取厚度均勻，無皺褶、折痕、針孔及其他缺陷的試樣三片，在23 C士2 C環境下，置于干燥器中，放置48小時以上，進行下列試驗(也可按儀器使用說明書）

1.按GB/T6672- 2001 測量試樣厚度，至少測量5個點，取算術平均值。

2.在試驗臺密封圈處涂-一層真空油脂，將試樣置于試驗臺上，輕輕按壓，使試樣與試樣臺上的真空油脂良好接觸，試樣應保持平整，不得有皺褶。

3.開啟低壓室排氣閥，開始抽真空，試樣在真空下應緊貼試驗臺，蓋好上蓋并緊固。打開高壓室排氣閥，開始抽真空直到27 kPa以下，并持續脫氣以排除試樣所吸附的氣體和水蒸氣。脫氣結束后，打開試驗氣瓶和氣源開關向高壓室充試驗氣體，氣體流量為每分鐘100 ml,高壓室的氣體壓力應在1.0x10五次方~1.1x10五次方 Pa范圍內。

4.關閉高、低壓室排氣閥，開始透氣試驗。為剔除開始試驗時的非線性階段，應進行10分鐘的預透氣試驗，繼續試驗直到在相同的時間間隔內壓差的變化保持恒定，達到穩定透過。

第二法電量分析法（本法僅適用于檢測氧氣透過量）

　　試樣將透氣室分為兩部分。試樣的一側通氧氣，另一側通氮氣載氣。透過試樣的氧氣隨氮氣載氣一起進入電量分析檢測儀中進行化學反應并產生電壓，該電壓與單位時間內通過電量分析檢測儀的氧氣量成正比。

檢測儀器：OTR-D3氧氣透過率測試儀
