標(biāo)準(zhǔn)規(guī)定了熱封型雙向拉伸聚丙烯薄膜(以下簡稱薄膜"的產(chǎn)品分類、技術(shù)、試驗(yàn)方法、橙撿規(guī)則、標(biāo)志、包裝、運(yùn)輸、貯存。

本標(biāo)準(zhǔn)適用于以聚丙烯樹脂為主聚原料,用共擠平膜法經(jīng)雙向拉伸而制得的熱封型雙向拉伸聚丙烯薄膜,不適用于消光型、珠光型、不透明型、電容器用薄膜。

拉伸強(qiáng)度及斷裂伸長率

按GB/T13022的規(guī)定進(jìn)行。試樣采用長150mm、寬(15士0.1)mm的長條形。夾具間距為140 mm.試維速度為(250上25)mm/min。

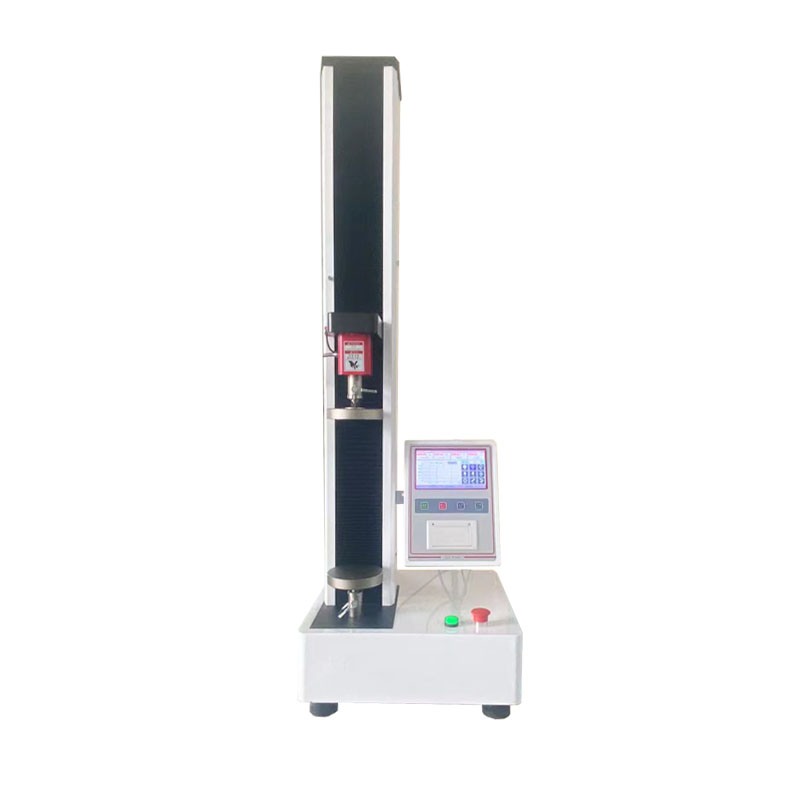

檢測儀器推薦：ETT-A電子拉力試驗(yàn)機(jī)

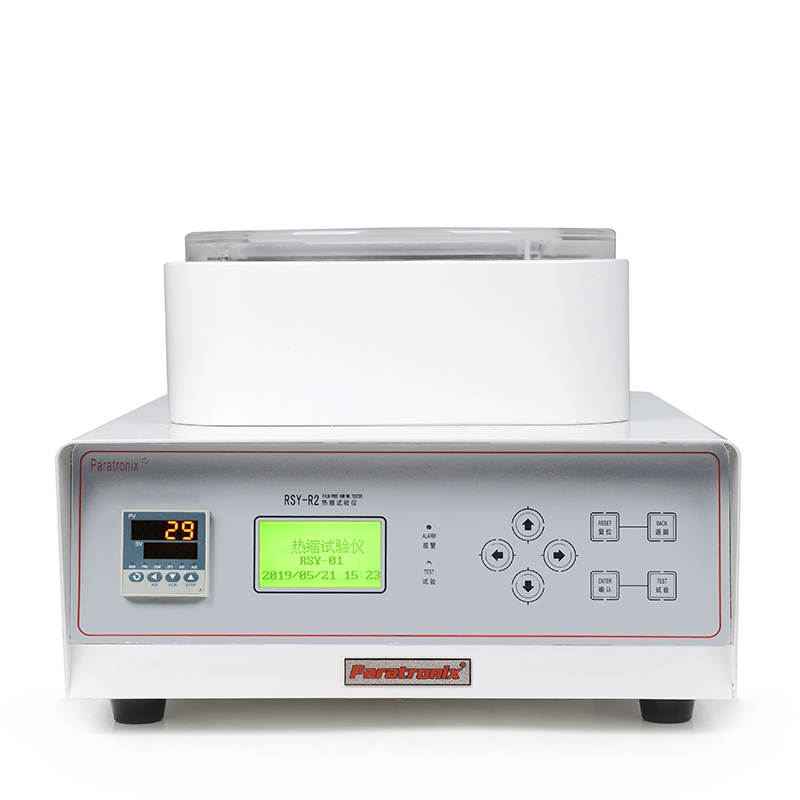

熱收縮率：試驗(yàn)儀器推薦：RSY-R2熱縮試驗(yàn)儀

試樣:在膜卷寬度方向均勻截取120mmx120mm試樣5片。從試樣縱,橫向的中間離邊緣10mm處標(biāo)上記號,并準(zhǔn)確測量標(biāo)記間長度。

將試樣平置于(120土3)(:的鼓風(fēng)式恒溫箱中的不銹鋼板上,不銹鋼板位于恒溫箱中部。

試驗(yàn)時(shí)不鼓風(fēng)、加熱5min后取出,冷卻到試驗(yàn)環(huán)境溫度,測量縱橫向標(biāo)記長度,按式(1)分別計(jì)算縱橫向的熱收縮率,取5個(gè)試樣的算術(shù)平均值。

摩擦擦系數(shù)：按GI/T 10006的規(guī)定進(jìn)行。

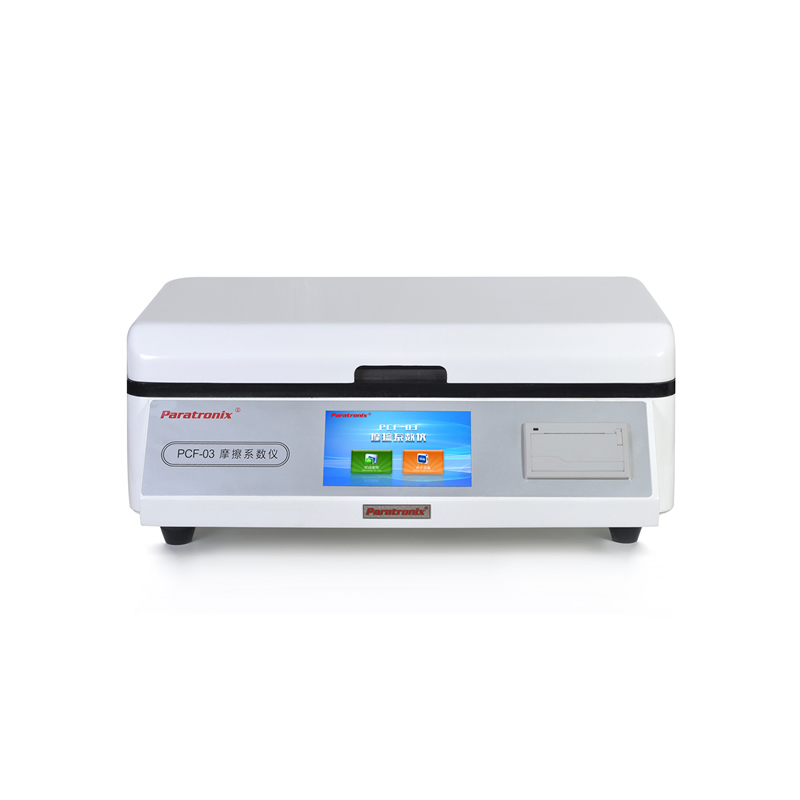

檢測儀器推薦：PCF-03摩擦系數(shù)測試儀

 熱封強(qiáng)度

定義:規(guī)定寬度的熱封試樣在斷裂時(shí)的最大載荷。

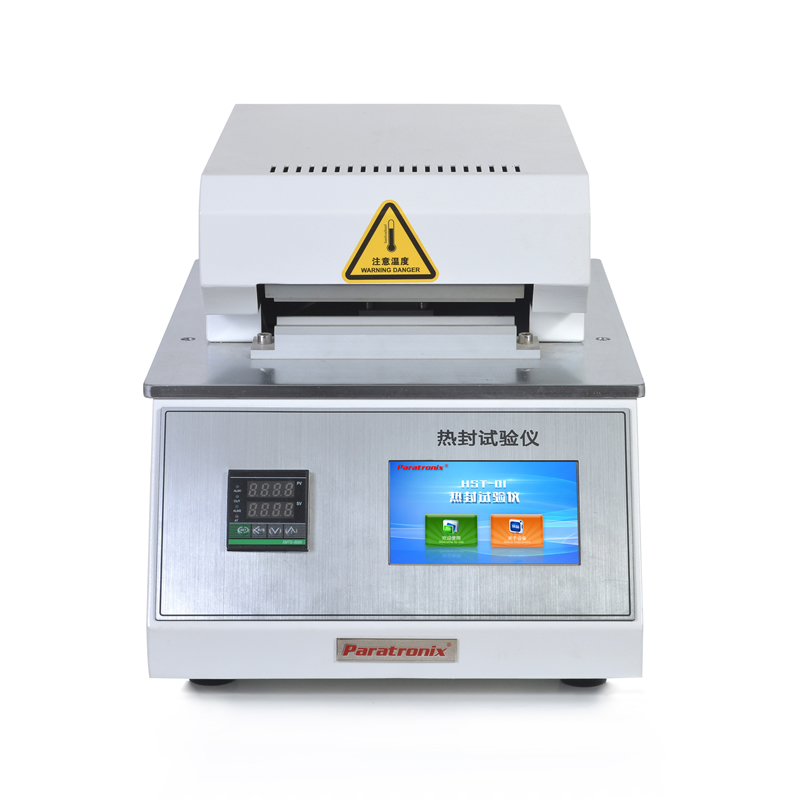

檢測儀器：HST-01B熱封試驗(yàn)儀

a)熱封機(jī).溫度波動士2C;b)拉力試驗(yàn)機(jī),讀數(shù)示值誤差在士1%以內(nèi)。

試樣:在膜卷寬度方向均勻裁取試樣5片,試樣寬(15士0,1)mm,長150mm,將試樣兩頭對齊作熱封機(jī)上熱封。

熱封條件為:溫度130C~140C.時(shí)間18.壓力1.8x10 Pa。

測試方法：

以熱封部分為中心線,把試樣的兩端分別夾在試驗(yàn)機(jī)的兩個(gè)夾具上,試樣縱軸應(yīng)與上下夾具中心連線相重合,并要松緊適宜,以防試樣滑脫和斷裂在夾具內(nèi)。

央具間距離為100mm,拉力機(jī)試驗(yàn)速度為(100七10)mnm/min,讀取試樣在熱封處斷裂時(shí)的最大載荷。

若試樣不在熱封處斷裂,則此試樣作廢,另取試樣補(bǔ)做。取5個(gè)試樣的算術(shù)平均值,以N/15mm表伸彈性模量：按GB/T 13022的規(guī)定進(jìn)行，潤濕張力：按GB/T 14216的規(guī)定進(jìn)行。

檢測儀器推薦：ETT-A電子拉力試驗(yàn)機(jī)

透濕量：測試方法按GB/T1037的規(guī)定進(jìn)行。

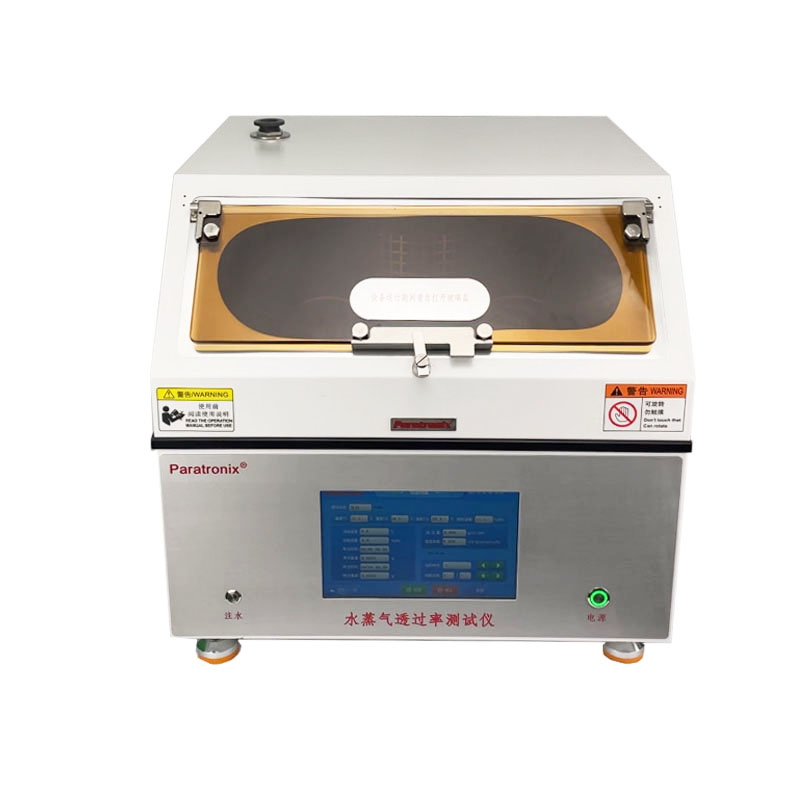

檢測儀器推薦：WVTR-RC6水蒸氣透過率測試儀

???

4004 塑料剝離強(qiáng)度

根據(jù)2024年國家藥典委發(fā)布的“4

2024-11-19 11:31:19

查看更多 >

?

GB／T12026熱封性雙

標(biāo)準(zhǔn)規(guī)定了熱封型雙向拉伸聚丙烯

2024-11-16 10:14:12

查看更多 >

?

GB 1040.3塑料薄膜

1.1 GB/T1040的本部分在第1部分基礎(chǔ)

2024-11-15 09:30:22

查看更多 >

?

GBT3923.1-1997紡織品

本標(biāo)準(zhǔn)規(guī)定了采用拆紗條樣和剪制

2024-11-14 13:08:45

查看更多 >

?

gb-t 21529塑料薄膜

1范圍 本標(biāo)準(zhǔn)規(guī)定了采用電解傳感

2024-11-13 09:53:40

查看更多 >

?

GB/T 1040塑料拉伸

本標(biāo)準(zhǔn)規(guī)定了對試樣施加靜態(tài)拉伸

2024-11-12 10:11:22

查看更多 >

?
